उत्पाद विवरण

दीवार चार्जर पीडी चार्जर के लिए टेस्ट पीसीबी बोर्ड क्विक चार्ज क्यूसी फास्ट चार्ज एडेप्टर पीसीबी असेंबली पावर डिटेक्शन बोर्ड

अवलोकन

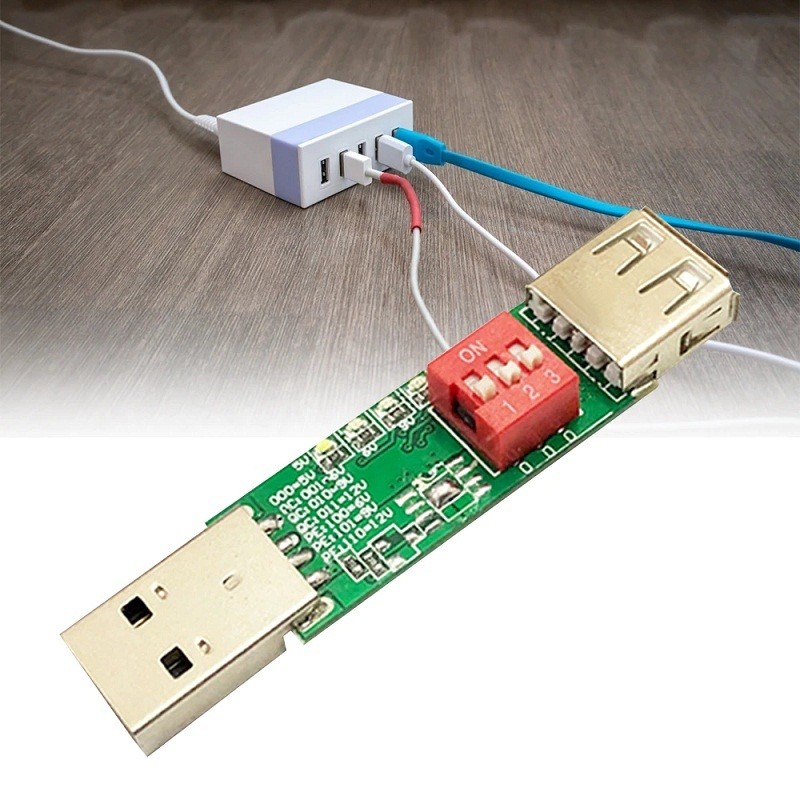

यह एक फास्ट चार्ज एडॉप्टर टेस्ट बोर्ड है। डिकॉय के बाद, यह एक निश्चित वोल्टेज आउटपुट है, वोल्टेज डायल कोड के साथ सेट किया गया है, और संबंधित निश्चित वोल्टेज आउटपुट है। कृपया पुष्टि करें कि आउटपुट वोल्टेज लोड की मांग वोल्टेज से पहले मेल खाता है या नहीं उपयोग करें, ताकि भार को जलाने से होने वाले अनावश्यक नुकसान से बचा जा सके।

विनिर्देश

1. उत्पाद का नाम: फास्ट चार्ज एडेप्टर टेस्ट बोर्ड

2. लागू प्रोटोकॉल: QC2.0 / QC3.0 3. लागू उत्पादों: चार्जर / मोबाइल बिजली

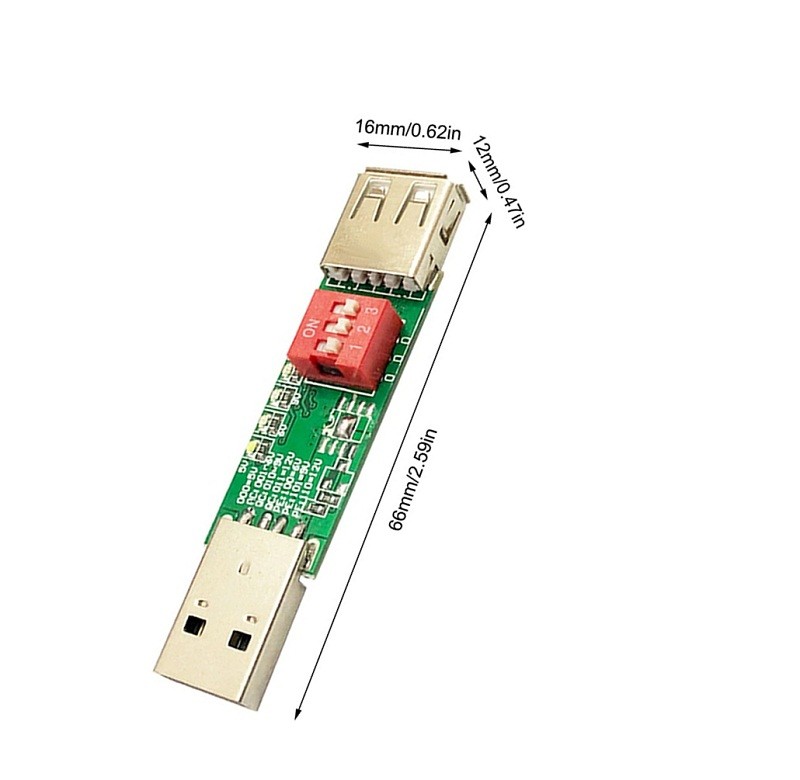

4. कार्य तापमान: -25 ℃ ~ 85 ℃ 5. वक्र आर्द्रता: 5% ~ 95% आरएच 6. आकार: 66 * 16 * 60 मिमी

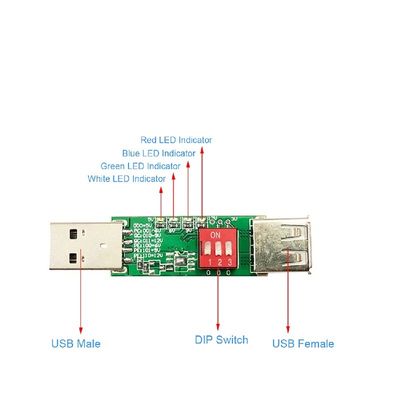

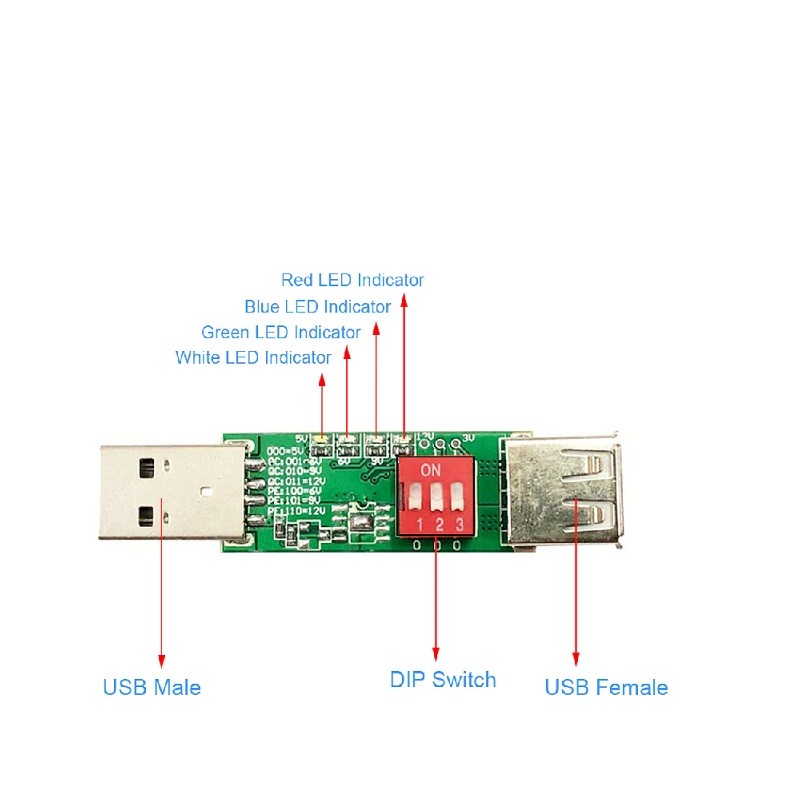

डीआईपी स्विच: डीआईपी स्विच के 8 विभिन्न संयोजनों से, 8 अलग-अलग वोल्टेज का उत्पादन करने का निर्णय लिया जाता है।

2. शीर्ष पर डायल स्विच "0" का प्रतिनिधित्व करता है, और नीचे के लिए डायल स्विच "1" का प्रतिनिधित्व करता है।

3. स्विच 001 की स्थिति में है, जिसका अर्थ है कि आउटपुट प्रोटोकॉल QC2.0 है, आउटपुट वोल्टेज 5V है, और ग्रीन लाइट चालू है।4. स्विच 010 की स्थिति में है, जिसका अर्थ है कि आउटपुट प्रोटोकॉल QC2.0 है, आउटपुट वोल्टेज 9V है, और लाल बत्ती चालू है।

5. स्विच 100 की स्थिति में है, जिसका अर्थ है कि आउटपुट प्रोटोकॉल QC2.0 है, आउटपुट वोल्टेज 12V है, और नीली रोशनी चालू है।6. स्विच 011 की स्थिति में है, जो आउटपुट QC3.0 के प्रोटोकॉल का प्रतिनिधित्व करता है, आउटपुट वोल्टेज 5V है, और ग्रीन लाइट चालू है।7. 101 पर स्विच की स्थिति आउटपुट QC3.0 के प्रोटोकॉल का प्रतिनिधित्व करती है, आउटपुट वोल्टेज 6V है, और नीली-हरी रोशनी चालू है।8. स्विच 110 स्थिति पर है, जो आउटपुट QC3.0 के प्रोटोकॉल का प्रतिनिधित्व करता है, आउटपुट वोल्टेज 9V है, और प्रकाश नीला-लाल है।9. स्विच 111 की स्थिति में है, जो आउटपुट QC3.0 के प्रोटोकॉल का प्रतिनिधित्व करता है, आउटपुट वोल्टेज 12V है, और प्रकाश नीला-लाल-हरा है।

फ़ीचर:

1. PCBA आउटपुट वोल्टेज का चयन करने के लिए बुद्धिमान डिटेक्शन क्वालकॉम QC2.0-QC3.0 प्रोटोकॉल का उपयोग करता है।2. यह बाजार पर सभी क्वालकॉम QC2.0-QC3.0 चार्जर और क्वालकॉम QC2.0-QC3.0 मोबाइल बिजली उत्पादों के साथ संगत है।3. यह उम्र बढ़ने के परीक्षण के लिए एक निश्चित आउटपुट वोल्टेज का चयन करने के लिए एक टॉगल स्विच का उपयोग करता है, और इसी एलईडी रोशनी चालू है।4. जब इसका उपयोग किया जाता है, तो वियोग की कोई संभावना नहीं होती है, और परीक्षण डेटा सटीक होता है।
